本文将详细探讨 Windows x64 系统的分页机制，测试环境如下：

操作系统	Windows 10 x64 22H2（2024 年 11 月更新）
调试软件	WinDbg、VMware Workstation Pro

分页模式概述

分页模式是现代 x86-64 架构处理器的核心机制，用于将虚拟地址映射到物理地址。目前大多数基于 x86-64 架构的处理器支持的物理地址位宽通常为 46 位（64 TB 寻址空间），而理论上最大支持 48 位（256 TB）。

虚拟地址空间则通过分页机制进行管理，目前主流实现使用 48 位虚拟地址空间（9-9-9-9-12 分页结构），并支持在 5 层分页表（Page Map Level 5）的硬件和操作系统上扩展到 57 位（128 PB 寻址空间）。

目前 Windows x64 系统最大支持 48 位虚拟地址空间（基于 PML4）和最多 46 位物理地址空间（64 TB）。

分页结构表

虚拟地址结构

在 64 位模式下，段寄存器的基地址通常为 0，因此程序中的虚拟地址与线性地址几乎相同。

页表名称	解析位数
PML5（Page Map Level 5）	9（56 位 ~ 48 位）
PML4（Page Map Level 4）	9（47 位 ~ 39 位）
PDPT（Page Directory Pointer Table）	9（38 位 ~ 30 位）
PD（Page Directory）	9（29 位 ~ 21 位）
PT（Page Table）	9（20 位 ~ 12 位）
Offset（页内偏移）	12（11 位 ~ 0 位）

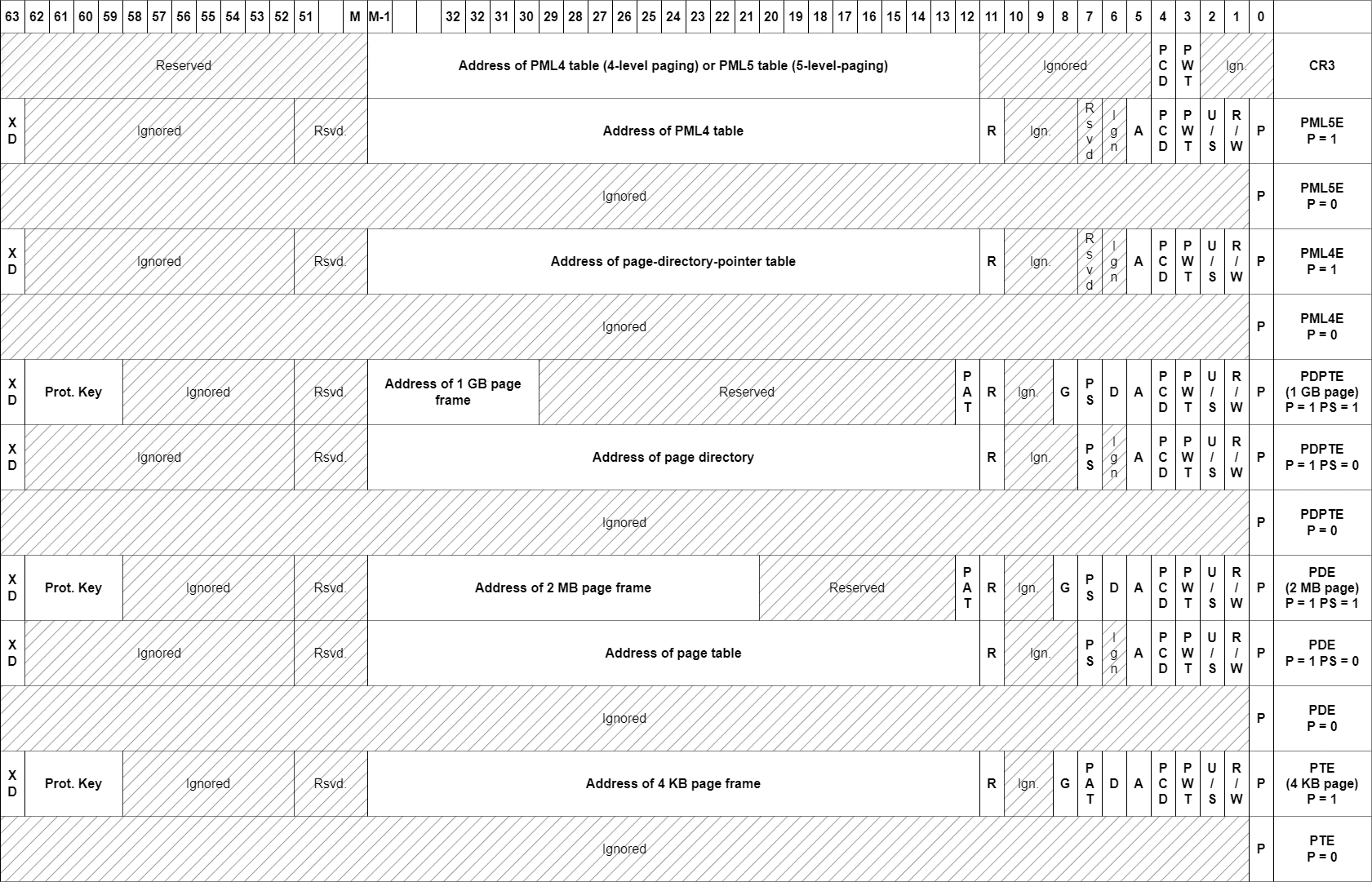

CR3 寄存器通常指向最高层页表的物理地址，其具体结构如下：

CR3 指向 PML5 页表的物理基地址，采用 9-9-9-9-9-12 分页结构。
CR3 指向 PML4 页表的物理基地址，采用 9-9-9-9-12 分页结构。

由于物理页的大小为 4 KB，我们可以计算得到以下结论：

PML5：每个页表包含 $2^9$ = 512 个项，每项占用 4 KB / 512 = 8 字节。
PML4：每个页表包含 $2^9$ = 512 个项，每项占用 4 KB / 512 = 8 字节。
PDPT：每个页表包含 $2^9$ = 512 个项，每项占用 4 KB / 512 = 8 字节。
PD：每个页表包含 $2^9$ = 512 个项，每项占用 4 KB / 512 = 8 字节。
PT：每个页表包含 $2^9$ = 512 个项，每项占用 4 KB / 512 = 8 字节。
Offset： 页内偏移部分为 $2^{12}$ = 4 KB，可以完整索引单个物理页的范围。

线性地址的索引和偏移计算

提取线性地址的各级索引和页内偏移

// 56 bit ~ 48 bit
PML5E_index = linear_address >> 48 & 0x1FF;

// 47 bit ~ 39 bit
PML4E_index = linear_address >> 39 & 0x1FF;

// 38 bit ~ 30 bit
PDPTE_index = linear_address >> 30 & 0x1FF;

// 29 bit ~ 21 bit
PDE_index = linear_address >> 21 & 0x1FF;

// 20 bit ~ 12 bit
PTE_index = linear_address >> 12 & 0x1FF;

// 11 bit ~ 0 bit
Offset（页内偏移） = linear_address & 0xFFF;

索引与页表项的大小相乘计算出表项偏移

PML5E_offset = PML5E_index x 8;
PML4E_offset = PML4E_index x 8;
PDPTE_offset = PDPTE_index x 8;
PDE_offset = PDE_index x 8;
PTE_offset = PTE_index x 8;

Windows 支持的页面大小

4 KB 小页：最常见的页面大小。
2 MB 中页：页目录表（PD）的 PS 位为 1 时，跳过页表（PT），直接指向 2 MB 物理页。

将页目录表项（PDE）的低 21 位清零，再加上线性地址的低 21 位偏移量，得到物理地址：
```
// 高位 (PDE & 0xFFFFFFFE00000) 表示 2 MB 物理页的基地址
// 低位 (线性地址 & 0x1FFFFF) 用于页内偏移
// 寻址范围: 2^21 = 2 MB
物理地址 = (PDE & 0xFFFFFFE00000 + 线性地址 & 0x1FFFFF)
```
1 GB 大页：页目录指针表（PDPT）的 PS 位为 1 时，跳过页目录表（PD）和页表（PT），直接指向 1 GB 物理页。

将页目录指针表项（PDPTE）的低 30 位清零，再加上线性地址的低 30 位偏移量，得到物理地址：
```
// 高位 (PDPTE & 0xFFFFC0000000) 表示 1 GB 物理页的基地址
// 低位 (线性地址 & 0x3FFFFFFF) 用于页内偏移
// 寻址范围: 2^30 = 1 GB
物理地址 = (PDPTE & 0xFFFFC0000000 + 线性地址 & 0x3FFFFFFF)
```

从虚拟地址到物理地址

我们首先编写一个简单的 C 语言程序，用于打印一个虚拟地址。代码如下：

// TestProject.exe
#include <stdio.h>
#include <Windows.h>

int main(int argc, char* argv[])
{
    int value = 0x12345678;

    printf("Virtual Address: %p\n", &value);
    system("pause");

    return 0;
}

运行程序后，输出示例如下：

Virtual Address: 0x000000E9700FFBE4

解析上述虚拟地址对应的线性地址

PML4E_index = 0xE9700FFBE4 >> 39 & 0x1FF = 0x1
PDPTE_index = 0xE9700FFBE4 >> 30 & 0x1FF = 0x1A5
PDE_index = 0xE9700FFBE4 >> 21 & 0x1FF = 0x180
PTE_index = 0xE9700FFBE4 >> 12 & 0x1FF = 0xFF
Offset = 0xE9700FFBE4 & 0xFFF = 0xBE4

索引与每级页表项的大小相乘计算出偏移

PML4E_offset = 0x1 x 8 = 0x8
PDPTE_offset = 0x1A5 x 8 = 0xD28
PDE_offset = 0x180 x 8 = 0xC00
PTE_offset = 0xFF x 8 = 0x7F8

我们利用 WinDbg 调试工具，获取当前程序的 CR3 寄存器。

kd> !process 0 0
PROCESS ffffa8839c77f080
    SessionId: 1  Cid: 0d48    Peb: e96ff2e000  ParentCid: 1170
    DirBase: 12e6bc000  ObjectTable: ffffcd8108554980  HandleCount: 53
    Image: TestProject.exe

DirBase 指向 4 层分页表（PML4）的物理地址，DirBase 类似于 CR3 但不完全相同。

kd> !dq 12e6bc000
#12e6bc000 0a000000`33ae4867 0a000001`1dad1867
#12e6bc010 00000000`00000000 00000000`00000000
#12e6bc020 0a000000`057d7867 00000000`00000000
#12e6bc030 00000000`00000000 00000000`00000000

PML4 加上表项偏移得到 PML4E，获取页目录指针表（PDPT）

// PML4E = 0x12e6bc000 + 0x8 = 0x12e6bc008

kd> !dq 0x12e6bc008 L1
#12e6bc008 0a000001`1dad1867 // 页目录指针表（PDPT）

PDPT 加上表项偏移得到 PDPTE，获取页目录表（PD）

// PDPTE = 0x0a000001`1dad1867 & 0xfffffffff000 + 0xd28 = 0x11dad1d28

kd> !dq 0x11dad1d28 L1
#11dad1d28 0a000000`a16d2867 // 页目录表（PD）

PD 加上表项偏移得到 PDE，获取页表（PT）

// PDE = 0x0a000000`a16d2867 & 0xfffffffff000 + 0xc00 = 0xa16d2c00

kd> !dq 0xa16d2c00 L1
#a16d2c00 0a000001`22fdd867 // 页表（PT）

PT 加上表项偏移得到 PTE，获取物理页（4 KB Page）

// PTE = 0x0a000001`22fdd867 & 0xfffffffff000 + 0x7f8 = 0x122fdd7f8

kd> !dq 0x122fdd7f8 L1
#122fdd7f8 81000000`313e2847 // 物理页（4 KB Page）

物理页加上 Offset（页内偏移）得到物理地址

// 物理地址 = 0x81000000`313e2847 & 0xfffffffff000 + 0xbe4 = 0x313e2be4
// int value = 0x12345678;

kd> !db 0x313e2be4
#313e2be4 78 56 34 12 cc cc cc cc-cc cc cc cc cc cc cc cc xV4.............
#313e2bf4 cc cc cc cc cc cc cc cc-cc cc cc cc cc cc cc cc ................

Windows x64 分页机制——从虚拟地址到物理地址
